当前位置\首页 > 硬齿面圆柱齿轮减速机 > ZLY减速机

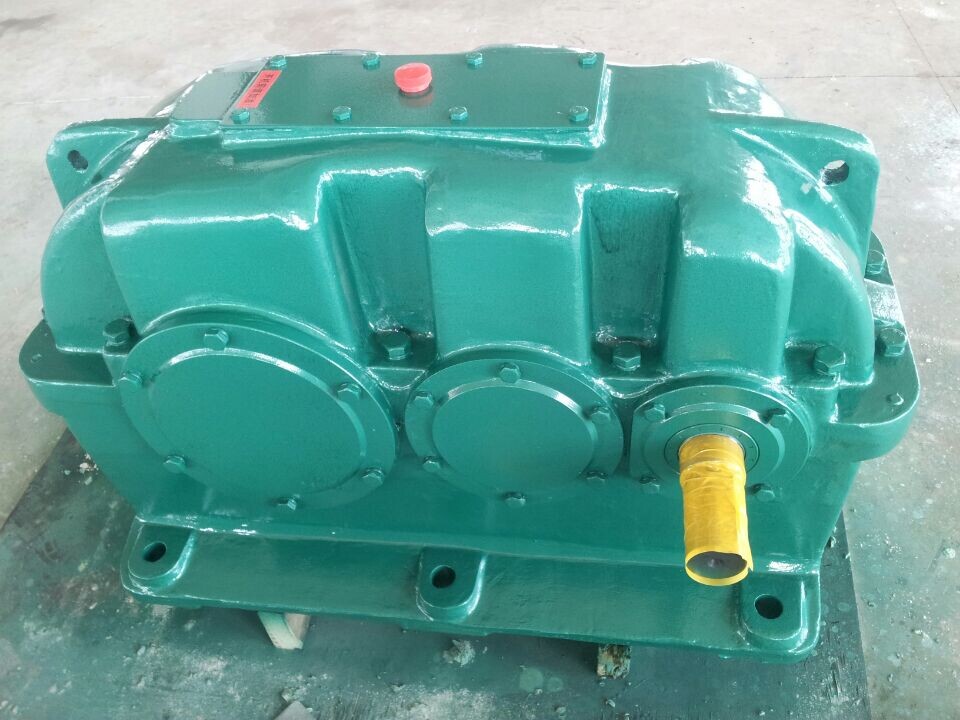

ZLY减速机
 发布时间：2014/12/12 15:09:14 浏览次数：6506
点击查看大图！
一、概述
    硬齿面减速器主要包括平行轴系列和垂直轴系列．平行轴减速器是按国家标准  (JB／T8853—200。1)生产，产品经优化设计。具有国际八十年代先进水平，它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列，垂直轴减速器是按国家标准(』B／T9002—1999)生产．用于输入轴与输出轴呈垂直方向布置的传动装置．它主要包括DBY、DCY和DFY三大系列；
    1．性能特点
    (1)中心距．公称传动比等主要参数均经优化设计，主要零、部件—里换性好
    (2)齿轮均采用优质合金钢经渗碳、淬火而成．齿面硬度达54～62HRC
    (3)体积小、重量轻、精度高、承载能力大、效率高，寿命长，可靠性高、传动平稳、噪声低。
    (4)一般采用油池润滑．自然冷却，当热功率不能满足时，可采用循环油涧滑或风扇。冷却盘管冷却。
    2、应用范围
    (1)输入转速一般n、≤1500r／min．
    (2)齿轮传动圆周速度不大于20mis。
    (3)工作环境—40_50~'C．如果低于0℃．启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
    (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
    二、选用方法
    1、已知参数和条件
    原动机名称，功率P1=  kW  转速n1=  r／min
    工作机名称，功率P2=  kW  转速n2=  r／min
    要求的传动比i=n、／n，
    每天工作小时数  h，每小时启动次数  次，每小时运转周期  ％．
    负荷特点(平稳、冲击、严重冲击)．可靠度要求(一般、较高、高)
    环境温度  ℃，现场散热条件，冷却水温度  ℃
    联轴器型式．齿轮轴轴伸上是否还要承受其他附加力
    装配方式  型，输出轴旋向(双向旋转时请说明主旋向)
    有无其他特殊要求
    2、按额定功率选择规格型号
    平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳，每天工作时间小于或等于10h，每小时启动不超过5次．允许启动转矩为工作转矩的2倍。单向运转，单对齿轮的接触强度安全系数约为1，失效概率小于或等于1％等条件计算确定的，，齿轮箱双向运转时．需视情况将PA乘上0．8—1．0的系数，  当反向载荷大，换向频繁、选用的可靠度系数K。较低时．系数取较小值．反之取较大值，、
所选齿轮箱的额定功率必须满足：P(：二P：KAK；K。≤PA
式中：
    Pc—计算功率
    P2—工作机功率
    KA—使用系数．
    KS—启动系数
    KR—可靠度系数
    3、按许用热功率校核
    平行轴系列齿轮箱的许用热功率P，适用于环境温度20C．每小时100％连续运转和功率利用率(P2／P1·100％)为100％的情况，条件不同时须进行修正。

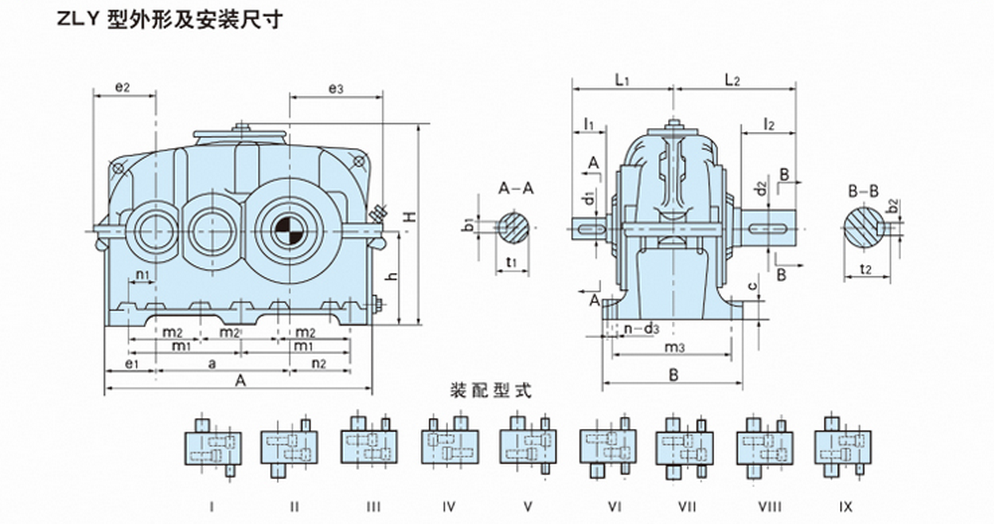

   三、ZLY硬齿面减速机外形安装图：



了解详细规格及基本参数详情

规格 A B H= a i=6.3-11.2 i=12.5-20

d1

(m6)

 l2 L2 b2 t2
d1 l1 L1 b1 t1

d1

(m6)

 l1 L1 b1 d
112 385 215 265 192 24 36 141 8 27 22 36 141 6 24.5 48 82 192 14 51.5
125 425 235 309 215 28 42 157 8 31 24 36 151 8 27 55 82 207 16 59
140 475 245 335 240 32 58 185 10 35 28 42 167 8 31 65 105 230 18 69
160 540 290 375 272 38 58 198 10 41 32 58 198 10 35 75 105 245 20 79.5
180 600 320 435 305 42 82 232 12 45 32 58 208 10 35 85 130 285 22 90
200 665 355 489 340 48 82 247 14 51.5 38 58 223 10 41 95 130 300 25 100
224 755 390 515 384 48 82 267 14 51.5 42 82 267 12 45 100 165 355 28 106
250 830 450 494 430 60 105 315 18 64 48 82 292 14 51.5 110 165 380 28 116
280 920 500 670 480 65 105 340 18 69 55 82 317 16 59 130 200 440 32 137
315 1030 570 780 539 75 105 365 20 79.5 60 105 365 18 64 140 200 470 36 148
355 1150 600 870 605 85 130 410 22 90 70 105 385 20 74.5 170 240 530 40 179
400 1280 690 968 680 90 130 440 25 95 80 130 440 22 85 180 240 560 45 190
450 1450 750 1065 765 100 165 515 28 106 85 130 480 22 90 220 280 640 50 231
i=6.3-12.5                    i=14-20
500 1600 830 1190 855 110 165 555 28 116 95 130 520 25 100 240 330 730 56 252
560 1760 910 1320 960 120 165 575 32 127 110 165 575 28 116 280 380 820 63 292
630 1980 1010 1480 1080 140 200 660 36 148 120 165 625 32 127 300 380 870 70 314
710 2220 1110 1653 1210 160 240 740 40 169 140 200 700 36 148 340 450 990 80 355



规格 c m1 m2 m3 n1 n2 e1 e2 e3 h 地脚螺栓孔
  重量kg		 润滑油量L
d3 n
112     22       160      --      180       43       85        75.5     92       134      125       15      6       60  3
125 25 180 -- 200 45 100  77.5 98 153  140  15  6  69  4.3
140 25 200 -- 210 47.5 112.5  85 106 171  160  15  6  105  6
160 32 225 -- 245 58 120  103 126 188  180  18.5  6  155  8.5
180 32 250 -- 275 60 135  110 134 209  200  18.5  6  185  11.5
200 40 280 -- 300 65 155  117.5 148 238  225  24  6  260  16.5
224 40 310 -- 335 70 165.5  137.5 168 263  250  24  6  370  23
250 50 350 -- 380 80 190  145 184 293  280  28  6  527  32
280 50 380 -- 430 75 205  155 195 325  315  28  6  700  46
315 63 420 -- 490 78 223  173 219 364  355  35  6  845  65
355 63 475 -- 520 92.5 252.5  192.5 238 398  400  35  6  1250  90
400 80 520 -- 590 95 265  215 275 445  450  42  6  1750  125
450 80 -- 440 650 117.5 317.5  242.2 305 505  500  42  8  2650  180
500 100 -- 440 710 120 345  262.5 337 557  560  48  8  3400  250
560 100 -- 490 790 120 390  265 354 624  630  48  8  4500  350
630 125 -- 540 870 115 425  295 384 694  710  56  8  6800  350
710 125 -- 610 950 140 480  335 440 780  800  56  8  8509  520

 ZLY减速机输入功率表

公称传

动比

i

转速

R/MIN

 规格

输入

n1

输出

n2

 112 125 140 160 180 200 224 250 280 315 355 400 450 500 560 630 710
公称输入功率  KW
6.3 1500 240   37.4 54 73 114 157 221 305 424 578 791 1156 1650 2192 3132 4310
1000 160 26.4 37.4 50 78 109 153 211 294 400 548 802 1146 1558 2181 3000 4347 6229
750 120 19.54 28.6 38.5 60 84 119 163 227 308 422 618 884 1213 1685 2320 3357 4884
7.1 1500 210 34 49 66 104 143 201 277 385 525 719 1051 1500 1993 2847 3817
1000 140 24 34 45.5 71 99 139 192 267 364 498 729 1042 1416 1983 2731 3952 5663
750 106 17.7 26 35 54.5 76 108 148 206 280 384 562 804 1103 1532 2109 3052 4440
8 1500 185 32 43 61 94.5 130 181.5 250 347 469 678 932 1309 1869 2489 3520
1000 125 21.5 29.5 42.4 64 93 126 173 241 325 470 646 908 1298 1730 2447 3398 5019
750 94 17 23 33 49 69 97 133 186 251 362 498 700 1000 1333 1887 2619 3881
9 1500 167 29 38.5 56 81 119 165.5 227 315 423 612 841 1182 1689 2248 3183
1000 111 20 27 38.5 55 82.5 115 157 218 293 424 583 819 1172 1561 2210 3068 4537
750 83 15 20.5 30 42 64 88 121 168 226 327 449 631 903 1202 1703 2363 3502
10 1500 150 26 35 50 73 109 149 204 284 383 555 762 1070 1530 2038 2883
1000 100 18 24 35 50 75 103 142 197 266 384 528 742 1061 1414 2001 2777 4112
750 75 14 18.5 26.6 38 58 80 109 152 204 296 407 571 817 1088 1541 2139 3172
11.2 1500 134 23 31.5 45 66 96 133 184 255 346 500 688 966 1381 1839 2604
1000 89 16 22 31 45 67 92 127 177 240 347 477 669 957 1275 1806 2506 3711
750 67 12 17 24 35 51 71 98 136 185 267 367 516 737 982 1391 1930 2862
12.5 1500 120 21 28 40 59 83 116.5 165 229 311 450 618 869 1242 1654 2341
1000 80 14 19.5 28 40 57 81 114 159 216 312 428 601 860 1146 1621 2251 3338
750 60 11 15 21 31 44 63 88 122 166 240 330 463 663 882 1249 1734 2573
14 1500 107 18.5 25 36 52.5 74 105 148 206 279 404 555 779 1115 1485 2162 2918 4318
1000 71 12.5 17.6 25 36 51 73 102 142 193 280 384 540 772 1028 1455 2020 2996
750 54 9.8 13 19 27.6 39 56 79 110 149 216 296 416 594 792 1120 1555 2310
16 1500 94 16 22 31 47.5 70.5 98 133 185 251 362 498 700 1000 1333 1887 2619 3879
1000 62 11 15 21.5 32 49 68 92 128 174 251 345 484 693 923 1306 1812 2690
750 47 8 11.5 17 25 38 53 71 99 134 193 266 373 533 711 1005 1395 2073
18 1500 83 14 19.5 28 42.5 60.5 86 115 161 225 326 448 629 899 1197 1697 2353 3487
1000 56 10 13.5 19.6 29 42 59.5 80 111 156 226 310 435 622 829 1175 1628 2417
750 42 7.5 10.5 15 22 32 46 61 86 120 174 239 335 479 638 905 1252 1861
20 1500 75 13 18 25.5 38 59 77 103 142 205 296 418 587 839 1120 1580 2200 3260
1000 50 9 12 18 26.5 41 53.5 72 95 142 205 279 392 560 746 1050 1460 2170
750 38 6.8 9.5 14 20 32 41 55 76 109 158 210 295 420 562 735 1120 1635
