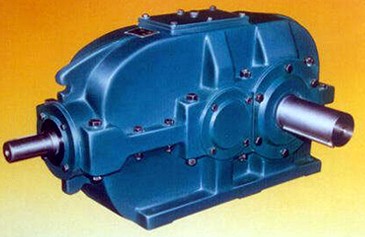

DBY DBZ减速机

 发布时间:2014/12/12 21:18:42 浏览次数:4714
点击查看大图!

一、减速机的用途、性能特点和型号标记

1.1  用途

     圆锥圆柱齿轮减速机(以下简称减速机)用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械,也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

1.2  性能特点

    承载能力高,噪声低,体积小,重量轻,效率高,使用寿命长。

1.3  参数范围

    DBY、DBYK、DBZ型减速机各有12种规格,名义中心距为:160,180,200,224,250,280,315,355,400,450,500,560mm每种规格均有5种传动比(8,10,11.2,12.5,14)两种旋向,四种装配型式,分别组成240种减速机。

    DCY、DCYK、DCZ型减速机各有15种规格,名义中心距为:160,180,200,224,250,280,315,355,400,450,500,560,630,710,800mm;每种规格均有11种传动比(16,18,20,22.4,25,28,31.5,35.5,40,45,50)两种旋向,四种装配型式,分别组成660种减速机。

   本减速机系列可以满足TD和DX型带式输送机及其他运输机械的全部功率要求0.8-6.5m/s带速的工作范围。

1.4  结构

   减速机的第一级传动为格里森制弧齿锥齿轮,第二、第三传动则为渐开线圆柱斜齿轮。

    减速机的润滑:一般情况下,减速机的齿轮和轴承采用油池飞溅润滑,自然冷却。只有当减速机工作平衡温度超过规定值,或承载功率超过热功率PG1时,方采用加冷却管的油池润滑。

1.5  型号和标记

    减速机的型号由型式代号,名义中心距a(末级中心距),公称传动比,装配型式代号,输入轴旋转方向代号组成。

    D-带式输送机类组代号,B-二级传动,C-三级传动,Y-硬齿面齿轮,Z-中硬齿面齿轮,K-输出轴为空心轴形式。

    名义中心距:用实际数字表示,单位为mm

    传动比:用公称传动比表示。

    装配型式:用罗马数字I 、II、III、IV表示。

    输入轴的旋转方向:面对输入轴方向看,S为顺时针方向,N为逆时针方向。

标记示例:

   名义中心距为280mm,公称传动比为31.5,装配型式为第III种,输入轴为顺时针方向旋转的三级传动减速机的标记为:减速机DCY280-31.5-III S ZBJ19026

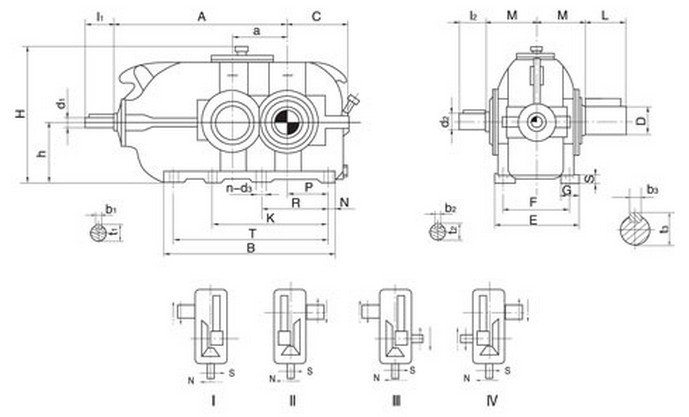

1.6  外形安装尺寸图





名义中心距

a

     d1    l1     d2      l2

   D

  (m6)

    L     A        B         C       E       F      G       S      h      H      M
160 40k6 110 48k6 110 70 140 500 500 190 250 210 65 35 180 430 145
180 42k6 50k6 80 170 565 565 215 270 230 70 200 475 160
200 50k6 55m6 90 625 625 240 300 250 75 40 225 520 175
224 55m6 65m6 140 100 210 705 705 260 320 270 80 45 250 570 190
250 60m6 140 75m6 110 785 785 290 370 310 90 50 280 626 210
280 65m6 85m6 170 120 875 875 325 400 340 100 55 315 702 230
315 75m6 95m6 140 250 975 975 355 450 380 110 60 355 809 260
355 90m6 170 100m6 210 160 300 1085 1085 390 480 410 120 65 400 900 285
400 100m6 210 110m6 170 1215 1215 440 530 460 130 70 450 970 305
450 110m6 130m6 250 190 350 1365 1365 490 600 510 140 80 500 1071 345
500 120m6 150m6 220 1525 1525 570 650 560 150 90 560 1210 435
560 130m6 250 160m6 300 250 410 1705 1705 610 750 640 160 100 630 1325 475



名义中心距 n-d3 N P R K T b1 t1 b2 t2 b3 t3

平均重量

Kg

油量

L

160 6-18 30 115 210   440 12 43 14 51.5 20 74.5 173 7
180 135 240 505 45 53.5 22 85 232 9
200 6-23 35 145 255 555 14 53.5 16 59 25 95 305 13
224 165 290 635 16 59 18 69 28 106 415 18
250 6-27 40 180 315 705 18 64 20 79.5 116 573 25
280 45 200 355 785 69 22 90 32 127 760 36
315 6-33 50 220 405 875 20 79.5 25 100 36 148 1020 51
355 55 245 450 975 25 95 28 106 40 169 1436 69
400 280 510 1105 28 106 116 179 1966 95
450 8-39 60 315 575 940 1245 116 32 137 45 200 2532 130
500 70 350 645 1050 1385 32 127 36 158 50 231 3633 185
560 8-45 80 390 715 1165 1545 137 40 169 56 262 5020 260

1.7 承载能力

DBY,DBZ减速机承载能力

公称传

动比i

公称转速r/min 名义中心距
160 180 200 224 250 280 315 355 400 450 500 560
输入n1 输出n2 公称输入功率 PA  KW
8

1500

1000

750

188

125

94

81

56

42

115

86

55

145

110

88

205

155

125

320

245

185

435

325

250

610

465

340

750

560

465

1080*

810

660

1680*

1260

950

2100*

1700

1400

--

2200*

1800

10

1500

1000

750

150

100

75

67

44

34

92

69

46

130

9473

165

125

105

255

195

155

345

260

210

480

360

295

610

465

380

910

620

510

1370

950

710

1900*

1270

950

--

1700

1300

11.2

1500

1000

750

134

89

67

59

40

31

81

61

41

115

84

65

150

130

98

235

175

140

325

245

185

450

340

240

560

430

350

840

630

470

1200

810

610

1550

1030

780

--

1380

1040

12.5

1500

1000

750

120

80

60

53

36

27

75

56

36

105

74

56

140

105

76

210

145

110

285

215

150

390

265

190

500

380

270

760

480

365

980

660

500

1260

850

640

1550*

1110

840

14

1500

1000

750

107

71

53

48

31

23

66

42

31

81

54

38

125

84

60

190

110

80

260

165

115

345

205

145

465

310

235

580

415

310

780

520

400

1000

680

510

1150*

900

690

注:*需采用循环油润滑



DBZ型减速机承载能力

公称

传动

i

公称转速 规格

输入

n1

输出

n2

160 180 200 224 250 280 315 355 400 450 500 560
公称输入功率  KW
8 1500 188 29 39 55 80 120 170 215 320 490 600 930 --
1000 125 18.8 26 36 55 78 110 150 220 320 450 650 930
750 94 14 21 28.5 42 59 84 110 165 240 365 485 690
10 1500 150 18 32 45 65 90 130 180 260 370 550 760 --
1000 100 12.0 21 29 42 62 87 120 175 250 370 510 680
750 75 8.5 16 22 32 46 66 90 130 185 280 370 480
11.2 1500 134 17.5 126 36 57 75 115 150 215 330 480 670 --
1000 89 10.5 17 24 38 51 74 100 150 220 325 440 650
750 67 8.1 12.5 18 28 38 56 71 105 165 250 320 460
12.5 1500 120 14 24 32 52 70 105 140 205 300 430 600 800
1000 80 9 15 22 34 49 69 95 140 200 295 400 550
750 60 6.5 12 16.5 25 36 52 68 100 145 220 290 380
14 1500 107 13.5 20 28 45 61 91 120 170 205 390 510 770
1000 71 8.8 12 18 30 40 60 85 115 175 260 350 500
750 53 6.3 9.5 14 23 30 44 60 80 130 200 250 360
