ZFY减速机

 发布时间:2014/12/12 20:16:16 浏览次数:4724

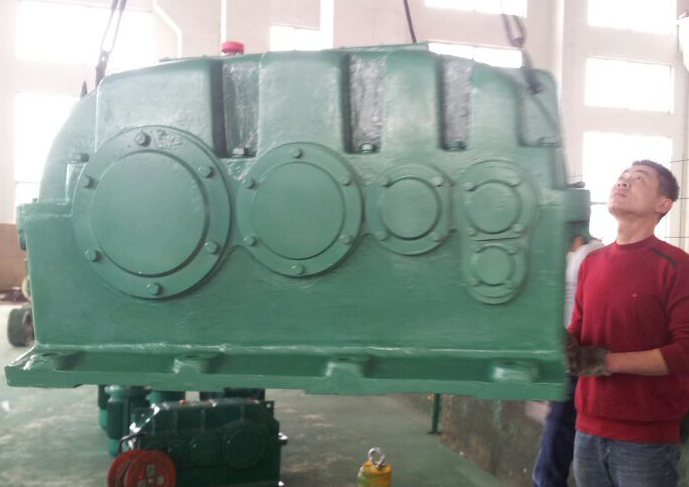

点击查看大图!
 一、概述
    硬齿面减速器主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准  (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;
    1.性能特点
    (1)中心距.公称传动比等主要参数均经优化设计,主要零、部件—里换性好
    (2)齿轮均采用优质合金钢经渗碳、淬火而成.齿面硬度达54~62HRC
    (3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪声低。
    (4)一般采用油池润滑.自然冷却,当热功率不能满足时,可采用循环油涧滑或风扇。冷却盘管冷却。
    2、应用范围
    (1)输入转速一般n、≤1500r/min.
    (2)齿轮传动圆周速度不大于20mis。
    (3)工作环境—40_50~'C.如果低于0℃.启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
    (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
    二、选用方法
    1、已知参数和条件
    原动机名称,功率P1=  kW  转速n1=  r/min
    工作机名称,功率P2=  kW  转速n2=  r/min
    要求的传动比i=n、/n,
    每天工作小时数  h,每小时启动次数  次,每小时运转周期  %.
    负荷特点(平稳、冲击、严重冲击).可靠度要求(一般、较高、高)
    环境温度  ℃,现场散热条件,冷却水温度  ℃
    联轴器型式.齿轮轴轴伸上是否还要承受其他附加力
    装配方式  型,输出轴旋向(双向旋转时请说明主旋向)
    有无其他特殊要求
    2、按额定功率选择规格型号
    平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次.允许启动转矩为工作转矩的2倍。单向运转,单对齿轮的接触强度安全系数约为1,失效概率小于或等于1%等条件计算确定的,,齿轮箱双向运转时.需视情况将PA乘上0.8—1.0的系数,  当反向载荷大,换向频繁、选用的可靠度系数K。较低时.系数取较小值.反之取较大值,、
所选齿轮箱的额定功率必须满足:P(:二P:KAK;K。≤PA
式中:
    Pc—计算功率
    P2—工作机功率
    KA—使用系数.
    KS—启动系数
    KR—可靠度系数
    3、按许用热功率校核
    平行轴系列齿轮箱的许用热功率P,适用于环境温度20C.每小时100%连续运转和功率利用率(P2/P1·100%)为100%的情况,条件不同时须进行修正

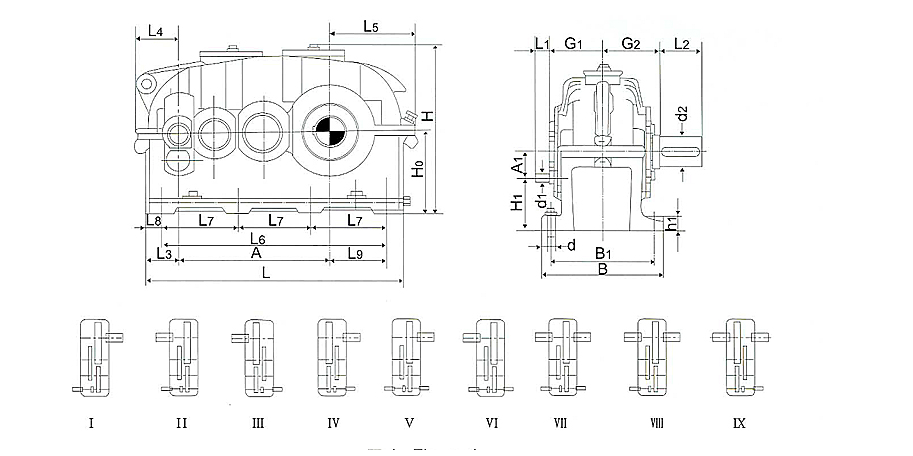

  三、ZFY硬齿面减速机外形安装图:



了解详细规格及基本参数详情

规格  L  B h1 轴端  A A1 L3

L4

L5

d1 L1 d1 L1 d1 L1 d2 L2
i=112-280 i=315-500
180 665 320 32 16k6 30 14k6 30 -- -- 85m6 140 395 63 85 109 209
200 745 355 40 19k6 35 16k6 30 -- -- 95m6 160 440 70 97.5 128 238
225 840 390 40 22k6 35 19k6 35 -- -- 100m6 180 497 80 110.5 141 263
250 930 450 50 24k6 40 22k6 35 -- -- 110n6 180 555 90 120 158 293
280 1025 500 50 28m6 50 24k6 40 -- -- 130n6 210 620 100 120 160 325
320 1160 570 63 32m6 60 28m6 50 -- -- 140n6 240 705 112 140 189 364
  i=100-140 i=160-250 i=280-500
360 1280 600 63 38m6 60 32m6 60 28m6 50 170n6 270 790 125 140 188 398
400 1420 690 80 42m6 70 38m6 60 32m6 60 180n6 310 880 140 155 215 445
450 1610 750 80 48m6 80 42m6 70 38m6 60 210n6 350 995 160 175 240 505
        i=100-160 i=180-250 i=280-500
500 1790 830 100 48m6 80 42m6 70 38m6 60 240n6 400 1110 180 200 277 557
560 2010 910 100 60m6 105 55m6 90 48m6 80 270n6 450 1240 200 235 324 624
630 2260 1030 125 65m6 105 60m6 105 48m6 80 300n6 500 1400 225 255 344 694
710 2540 1160 125 75m6 120 65m6 105 55m6 90 340n6 550 1570 250 295 400 780

ZFY型减速机输入功率表

公称传动比 公称转速r/min 规格
输入n1 输出n2 180 200 225 250 280 320 360 400 450 500 560 630 710
公称输入功率PA   KW
100

1500

1000

750

15

10

7.5



99

66

50

130

87

65

190

125

95

290

195

145

400

265

205

540

360

270

780

520

400

112

1500

1000

750

13.4

8.9

6.7

9.2

6.1

4.6

15

10

7.5

21

14

11

29

20

15

40

27

20

59

40

29

88

59

44

115

78

59

170

115

85

255

170

130

360

240

185

480

320

245

690

470

355

125

1500

1000

750

12

8

6

12

8

6

12

8

6

18.5

12.5

9.3

26

17.5

13

36

24

18

52

35

26.5

81

54

41

105

70

53

150

100

75

230

155

115

320

215

165

430

285

215

610

410

310

140

1500

1000

750

10.7

7.1

5.4

10.7

7.1

5.4

11

7.3

5.5

16.5

11

8.3

23

16

12

32

21.5

16

46

31

23

72

48

36

92

61

46

135

90

68

205

135

105

290

195

145

380

255

190

550

370

280

160

1500

1000

750

9.4

6.3

4.7

9.4

6.3

4.7

9.6

6.4

4.8

14.5

9.7

7.6

20

14

10

28

18.5

14

41

27.5

21

64

43

32

81

54

41

120

80

60

180

120

92

255

170

130

340

255

170

490

330

250

180

1500

1000

750

8.3

5.6

4.2

8.3

5.6

4.2

8.4

5.6

4.2

13

8.7

6.5

19

12.5

9.5

25

17

13

37

25

18.5

57

38

29

70

47

35

105

70

53

160

105

82

225

150

115

300

200

155

440

295

220

200

1500

1000

750

7.5

5

3.8

7.5

5

3.8

7.5

5

3.8

12

8

6

15.5

10.5

8

22

14.5

11.5

33

22

17

51

34

26

64

43

32

95

63

48

145

97

73

205

135

105

275

280

135

390

260

200

224

1500

1000

750

6.7

4.5

3.3

6.7

4.5

3.3

6.7

4.5

3.4

10.5

7

5.3

14

9.3

7

20

13.5

10.5

29

20

15

45

30

23

57

38

28.5

83

55

42

130

87

66

185

125

94

240

160

120

360

240

180

250

1500

1000

750

9

4

3

9

4

3

6.1

4.1

3.1

9.5

6.3

4.8

12.5

8.5

6.5

17.5

12

9

26

17.5

13

41

27.5

20.5

51

34

25.5

73

49

37

115

77

58

165

110

83

215

145

110

320

215

160

280

1500

1000

750

5.4

3.6

2.7

5.4

3.6

2.7

5.3

3.5

2.7

8.2

5.6

4.2

11

7.5

5.6

15.5

10.5

8

23

17.5

12

37

24.5

19

46

31

23

66

44

34

100

67

51

145

97

73

195

130

96

280

185

140

315

1500

1000

750

4.8

3.2

2.4

4.8

3.2

2.4

4.7

3.1

2.4

7.5

5.1

3.8

9.5

6.5

5

13.5

9

7

21

14

10.5

32

21.5

16.5

42

28

21

59

39

30

92

61

47

130

87

66

175

115

88

250

165

125

355

1500

1000

750

4.2

2.8

2.1

4.2

2.8

2.1

4

2.7

2

6.5

4.5

3.3

8.5

6

4.5

12

8.5

6.5

18

12

9.5

29

19.5

14.5

37

24.5

18.5

52

35

26.5

83

55

42

135

77

59

155

105

78

225

150

115

400

1500

1000

750

3.8

2.5

1.9

3.8

2.5

1.9

3.6

2.4

1.8

6

4

3

8

5.3

4

11

7.5

5.6

16.5

11

8.3

26

17.5

13.5

33

22

16.5

46

31

23.5

73

48

37

100

68

52

115

90

68

195

130

99

450

1500

1000

750

3.3

2.2

1.7

3.3

2.2

1.7

3.2

2.1

1.6

5

3.5

2.6

7

4.7

3.5

10

6.6

5.1

13.5

9

6.8

21.5

14.5

11

29

19.5

14.5

40

26.5

20

65

44

33

93

62

47

125

83

63

175

115

89

500

1500

1000

750

3

2

1.5

3

2

1.5

2.9

1.9

1.9

4.2

2.8

2.1

6

4

3

9.1

6.1

4.6

12

8

6

19.5

13

9.6

26

17.5

13

36

24

18

59

36

30

82

55

42

110

73

55

155

105

79

注:本表内功率均为名义功率,选用是请严格按照选用方法:一般配套电机功率:P< 表在功率除以2~3

规格 G1 G2 H1 H0

H

L6 L7 B1 L8 L9 底脚螺栓

平均重量

(Kg)

最大油量

(L)

d 数量
180 145 155 137 200 415 570 190 275 47.5 137.5   M16 8

205

16

200 160 170 155 225 462 630 210 300 57.5 150 M20 8 290 21
225 170 190 170 250 511 705 235 335 67.5 165 M20 8 400 29
250 190 215 190 280 570 810 270 380 60 195 M24 8 550 40
280 210 240 215 315 644 855 285 430 85 200 M24 8 760 58
320 230 270 243 355 719 960 320 490 100 215 M30 8 1100 82
360 255 290 275 400 806 1080 360 520 100 250 M30 8 1450 140
400 290 320 310 450 906 1200 400 590 110 275 M36 8 2000 185
450 320 360 340 500 1006 1350 450 650 130 310 M36 8 2700 260
500 355 400 380 560 1121 1500 500 710 145 335 M42 8 3900 360
560 400 440 430 630 1260 1680 560 790 165 370 M42 8 5200 530
630 450 500 485 710 1406 1890 630 890 185 420 M48 8 7300 570
710 500 560 550 800 1581 2130 710 1000 205 470 M48 8 11000 900

注:大规格齿轮箱需向厂方咨询。轴端配键按GB1096-79选用
