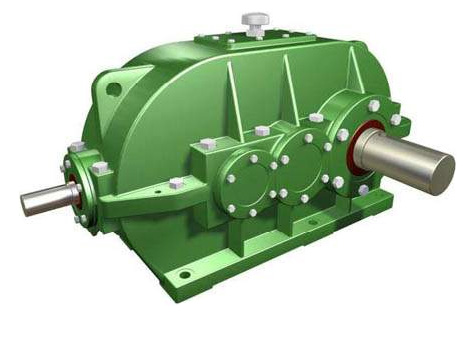

DBYK DCYK减速机

 发布时间:2014/12/12 22:52:15 浏览次数:5340
点击查看大图!

一、减速机的用途、性能特点和型号标记

1.1  用途

     圆锥圆柱齿轮减速机(以下简称减速机)用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械,也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

1.2  性能特点

    承载能力高,噪声低,体积小,重量轻,效率高,使用寿命长。

1.3  参数范围

    DBY、DBYK、DBZ型减速机各有12种规格,名义中心距为:160,180,200,224,250,280,315,355,400,450,500,560mm每种规格均有5种传动比(8,10,11.2,12.5,14)两种旋向,四种装配型式,分别组成240种减速机。

    DCY、DCYK、DCZ型减速机各有15种规格,名义中心距为:160,180,200,224,250,280,315,355,400,450,500,560,630,710,800mm;每种规格均有11种传动比(16,18,20,22.4,25,28,31.5,35.5,40,45,50)两种旋向,四种装配型式,分别组成660种减速机。

   本减速机系列可以满足TD和DX型带式输送机及其他运输机械的全部功率要求0.8-6.5m/s带速的工作范围。

1.4  结构

   减速机的第一级传动为格里森制弧齿锥齿轮,第二、第三传动则为渐开线圆柱斜齿轮。

    减速机的润滑:一般情况下,减速机的齿轮和轴承采用油池飞溅润滑,自然冷却。只有当减速机工作平衡温度超过规定值,或承载功率超过热功率PG1时,方采用加冷却管的油池润滑。

1.5  型号和标记

    减速机的型号由型式代号,名义中心距a(末级中心距),公称传动比,装配型式代号,输入轴旋转方向代号组成。

    D-带式输送机类组代号,B-二级传动,C-三级传动,Y-硬齿面齿轮,Z-中硬齿面齿轮,K-输出轴为空心轴形式。

    名义中心距:用实际数字表示,单位为mm

    传动比:用公称传动比表示。

    装配型式:用罗马数字I 、II、III、IV表示。

    输入轴的旋转方向:面对输入轴方向看,S为顺时针方向,N为逆时针方向。

标记示例:

   名义中心距为280mm,公称传动比为31.5,装配型式为第III种,输入轴为顺时针方向旋转的三级传动减速机的标记为:减速机DCY280-31.5-III S ZBJ19026

1.6  外形安装尺寸图



了解详细规格及基本参数详情请点击支持与下载

名义中心距

a

     d1    l1     d2      l2

 dw

 u   A        B         C       E       F      G       S      h      H      M
160 40k6 110 48k6 110 80 225 500 500 190 250 210 65 35 180 430 145
180 42k6 50k6 90 250 565 565 215 270 230 70 200 475 160
200 50k6 55m6 100 275 625 625 240 300 250 75 40 225 520 175
224 55m6 65m6 140 110 295 705 705 260 320 270 80 45 250 570 190
250 60m6 140 75m6 120 325 785 785 290 370 310 90 50 280 626 210
280 65m6 85m6 170 135 365 875 875 325 400 340 100 55 315 702 230
315 75m6 95m6 160 420 975 975 355 450 380 110 60 355 809 260
355 90m6 170 100m6 210 180 450 1085 1085 390 480 410 120 65 400 900 285
400 100m6 210 110m6 200 490 1215 1215 440 530 460 130 70 450 970 305
450 110m6 130m6 250 220 550 1365 1365 490 600 510 140 80 500 1071 345
500 120m6 150m6 280 715 1525 1525 570 650 560 150 90 560 1210 435
560 130m6 250 160m6 300 310 765 1705 1705 610 750 640 160 100 630 1325 475



名义中心距 n-d3 N P R K T b1 t1 b2 t2 D

平均重量

Kg

油量

L

图号
160 6-18 30 115 210   440 12 43 14 51.5 185 173 7 DBYK160.0
180 135 240 505 45 53.5 215 232 9 DBYK180.0
200 6-23 35 145 255 555 14 53.5 16 59 230 305 13 DBY200.0K
224 165 290 635 16 59 18 69 263 415 18 DBYK224.0
250 6-27 40 180 315 705 18 64 20 79.5 290 573 25 DBYK250.0
280 45 200 355 785 69 22 90 300 760 36 DBYK280.0
315 6-33 50 220 405 875 20 79.5 25 100 370 1020 51 DBY315.0K
355 55 245 450 975 25 95 28 106 405 1436 69 DBYK355.0
400 280 510 1105 28 106 116 430 1966 95 DBYK400.0
450 8-39 60 315 575 940 1245 116 32 137 460 2532 130 DBYK450.0
500 70 350 645 1050 1385 32 127 36 158 570 3633 185 DBYK500.0
560 8-45 80 390 715 1165 1545 137 40 169 660 5020 260 DBYK560.0



名义中心距

a

a1

   d1    l1     d2      l2

dw

  u   A        B         C       E       F      G       S      h      H      M
160 112 250js6 60 32k6 80 80 225 510 555 190 250 210 65 35 180 423 145
180 125 30js6 80 38k6 90 250 575 625 215 270 230 70 200 468 160
200 140 35k6 42k6 110

100 275 640 685 240 300 250 75 40 225 520 175
224 160 40k6 110 48k6 110 295 725 775 260 320 270 80 45 250 570 190
250 180 42k6 50m6 120 325 815 860 290 370 310 90 50 280 626 210
280 200 50k6 55m6 135 360 905 970 325 400 340 100 55 315 702 230
315 224 55m6 65m6 140 160 420 1020 1085 355 450 380 110 60 355 809 260
355 250 60m6 140 75m6 180 450 1140 1220 390 480 410 120 65 400 900 285
400 280 65m6 85m6 170 200 490 1275 1355 440 530 460 130 70 450 970 305
450 315 75m6 95m6 220 550 1425 1520 490 600 510 140 80 500 1065 345
500 355 90m6 170 100m6 210 280 715 1585 1690 570 650 560 150 90 560 1208 435
560 400 100m6 210 110m6 310 760 1775 1895 610 750 640 160 100 630 1325 475
630 450 110m6 130m6 250 340 840 1995 2145 675 800 690 170 110 710 1460 525
710 500 120m6 150m6 380 890 2235 2400 760 900 770 190 125 800 1665 570
800 560 130m6 250 160m6 300 420 955 2505 2700 840 1000 870 200 140 900 1870 625



名义中心距 n-d3 N P R K T b1 t1 b2 t2 D 平均重量kg 油量L 图号
160 6-18 30 115 210   495 8 28 10 35 85 200 9 DCYK160.0
180 135 240 565 33 41 215 255 13 DCYK180.0
200 6-23 35 145 255 615 10 38 12 45 230 325 18 DCYK200.0
224 165 290 705 12 43 14 51.5 263 453 26 DCYK224.0
250 6-27 40 180 315 780 45 53.5 290 586 33

DCYK250.0

280 45 200 355 880 14 53.5 16 59 300 837 46 DCYK280.0
315 6-33 50 220 405 655 985 16 59 18 69 370 1100 65 DCYK315.0
355 55 245 450 740 1110 18 64 20 79.5 405 1550 90 DCYK355.0
400 280 510 840 1245 69 22 90 430 1967 125 DCYK400.0
450 8-39 60 315 575 940 1400 20 79.5 25 100 460 2675 180 DCYK450.0
500 70 350 645 1050 1550 25 95 28 106 570 4340 240 DCYK500.0
560 8-45 80 390 715 1165 1735 28 106 116 660 5320 335 DCYK560.0
630 445 800 1305 1985 116 32 137 690 7170 480 DCYK630.0
710 90 500 900 1490 2220 32 127 36 158 770 9600 690 DCYK710.0
800 560 1100 1680 2520 137 40 169 850 13340 940 DCYK800.0
